10KV避雷器HY5WS-17/50Q

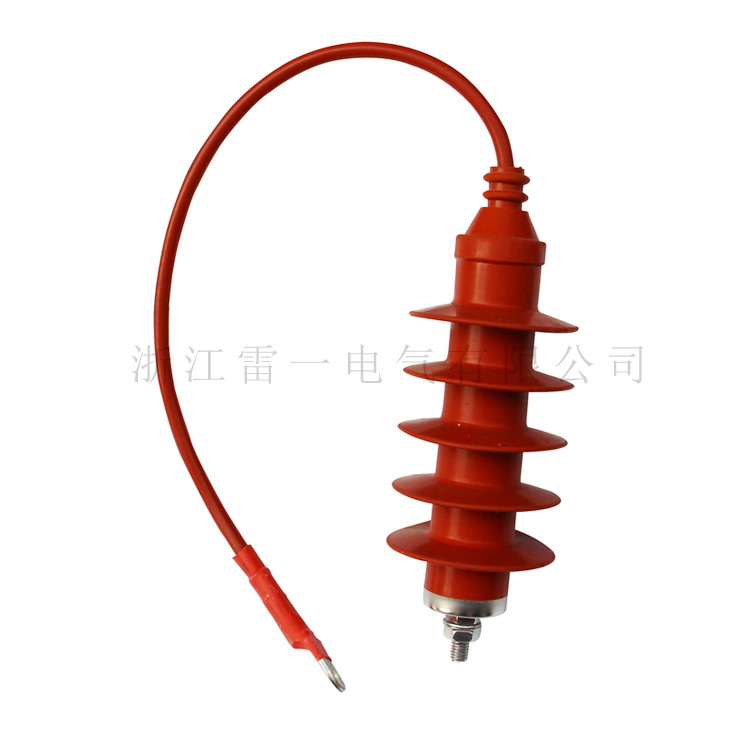

HY5WS-17/50高压避雷器是一种过电压保护器,主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备(变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等)免遭大气过电压、操作过电压和工频暂态过电压等损坏,是电力系统绝缘配合的基础。
金属氧化物避雷器的其核心元件(电阻片)采用了以氧化锌为主的先进配方,具有十分优异的非线性(伏一安)特性,即在正常工作电压、之下,通过的电流有微安级,当遭受到过电压时,通过的电流瞬间达到数千安培,使避雷器处于导通状态,释放过电压能量,从而有效地限制了过电压对输变电设备的侵害。
传统的碳化硅避雷器有因陡波放电延迟而引起的陡波放电电压高、操作波放电分散性大导致辞操作波放电电压高等缺点,而氧化锌避雷器具有良好的陡波响应特性,对陡波电压无延迟,操作残压低,没有放电分散性等优点,使得陡波、操作波下的保护裕度大大提高,而且在绝缘配合方面,能够作到陡波,雷电波、操作波的保护裕度近接一致,从而对电力设备提供保护。
复合外套金属氧化物避雷器,采用整注射成形、两头包封工艺,密封性能良好、防爆性优异,耐污秽免清洗并能减少雾天温闪发生,耐电蚀、抗老化、体积小、重量轻,便于安装和维护。是瓷套避雷器的更新换代产品。
使用场所 | 配 电(S) | ||||
产品型号 | HY5WS-12.7/50 | HY5WS-16/50 | HY5WS-17/50 | HY5WS-17.5/50 | |
额定电压有效值(kV) | 12.7 | 16.5 | 17 | 17.5 | |
系统标称电压有效值(kV) | 10 | 10 | 10 | 10 | |
持续运行电压有效值(kV ) | 6.6 | 12.7 | 13.6 | 13.6 | |
直流(U1mA)参考电压不小于(kV) | 25 | 25 | 25 | 25 | |
最大残压峰值(kV) | 陡波冲击电流下 | 57.5 | 57.5 | 57.5 | 57.5 |
雷电冲击电流下 | 50 | 50 | 50 | 50 | |
操作冲击电流下 | 42.5 | 42.5 | 42.5 | 42.5 | |
2000μ s方波通流容量(A) | 75 | 75 | 75 | 75 | |
4/10μs冲击电流峰值(kA) | 40 | 40 | 40 | 40 | |
0.75直流参考电压下最大泄漏电流(μA) | 50 | 50 | 50 | 50 |
YH |---- 复合外套金属氧化物避雷器(HY为老型号)
| Y为瓷外套金属氧化物避雷器
5 |---- 标称放电电流Ka
W |---- 结构特征 W:无间隙 C:串联间隙 R:并联间隙
S |---- 使用场所 S:配电 Z:电站 R:电容器组 X:线路
| T:铁道 D:电机型 O:用于油中 L:直流
5 |---- 设计序号
-17 |---- 避雷额定电压kV(有效值)
/50 |---- 标称放电电流下最大残压kV(峰值)
□ |---- 附加特征W:防污 G:高原 K:抗震
