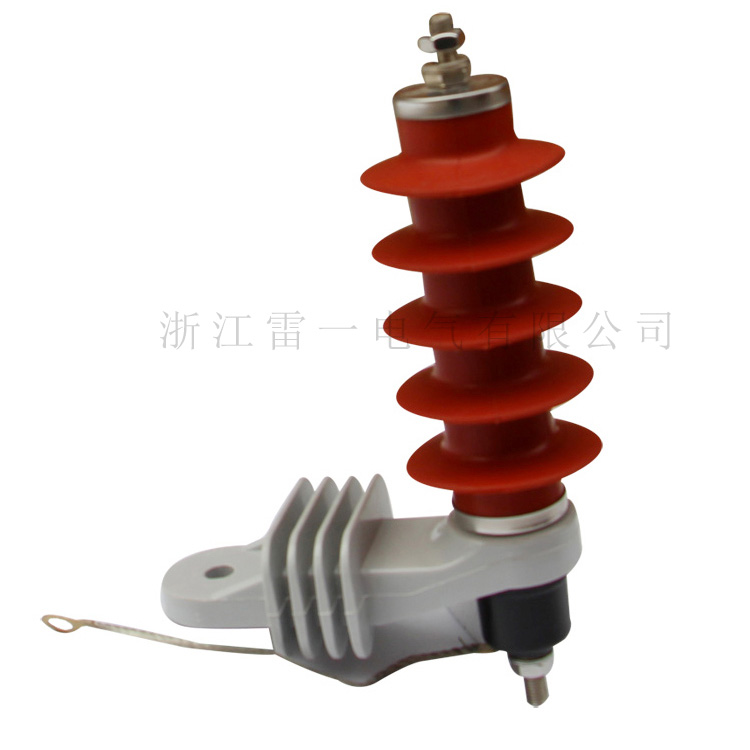

10KV避雷器HY5WS-17/50TB

2016-12-29 21:57:17

HY5WS-17/50高压避雷器是一种过电压保护器,主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备(变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等)免遭大气过电压、操作过电压和工频暂态过电压等损坏,是电力系统绝缘配合的基础。

金属氧化物避雷器的其核心元件(电阻片)采用了以氧化锌为主的先进配方,具有十分优异的非线性(伏一安)特性,即在正常工作电压、之下,通过的电流有微安级,当遭受到过电压时,通过的电流瞬间达到数千安培,使避雷器处于导通状态,释放过电压能量,从而有效地限制了过电压对输变电设备的侵害。

传统的碳化硅避雷器有因陡波放电延迟而引起的陡波放电电压高、操作波放电分散性大导致辞操作波放电电压高等缺点,而氧化锌避雷器具有良好的陡波响应特性,对陡波电压无延迟,操作残压低,没有放电分散性等优点,使得陡波、操作波下的保护裕度大大提高,而且在绝缘配合方面,能够作到陡波,雷电波、操作波的保护裕度近接一致,从而对电力设备提供保护。

复合外套金属氧化物避雷器,采用整注射成形、两头包封工艺,密封性能良好、防爆性优异,耐污秽免清洗并能减少雾天温闪发生,耐电蚀、抗老化、体积小、重量轻,便于安装和维护。是瓷套避雷器的更新换代产品。



使用场所

配 电(S)

产品型号

HY5WS-12.7/50

HY5WS-16/50

HY5WS-17/50

HY5WS-17.5/50

额定电压有效值(kV)

12.7

16.5

17

17.5

系统标称电压有效值(kV)

10

10

10

10

持续运行电压有效值(kV )

6.6

12.7

13.6

13.6

直流(U1mA)参考电压不小于(kV)

25

25

25

25

最大残压峰值(kV)

陡波冲击电流下

57.5

57.5

57.5

57.5

雷电冲击电流下

50

50

50

50

操作冲击电流下

42.5

42.5

42.5

42.5

2000μ s方波通流容量(A)

75

75

75

75

4/10μs冲击电流峰值(kA)

40

40

40

40

0.75直流参考电压下最大泄漏电流(μA)

50

50

50

50


YH |---- 复合外套金属氧化物避雷器(HY为老型号)

| Y为瓷外套金属氧化物避雷器

5 |---- 标称放电电流Ka

W |---- 结构特征 W:无间隙 C:串联间隙 R:并联间隙

S |---- 使用场所 S:配电 Z:电站 R:电容器组 X:线路

| T:铁道 D:电机型 O:用于油中 L:直流

5 |---- 设计序号

-17 |---- 避雷额定电压kV(有效值)

/50 |---- 标称放电电流下最大残压kV(峰值)

□ |---- 附加特征W:防污 G:高原 K:抗震
