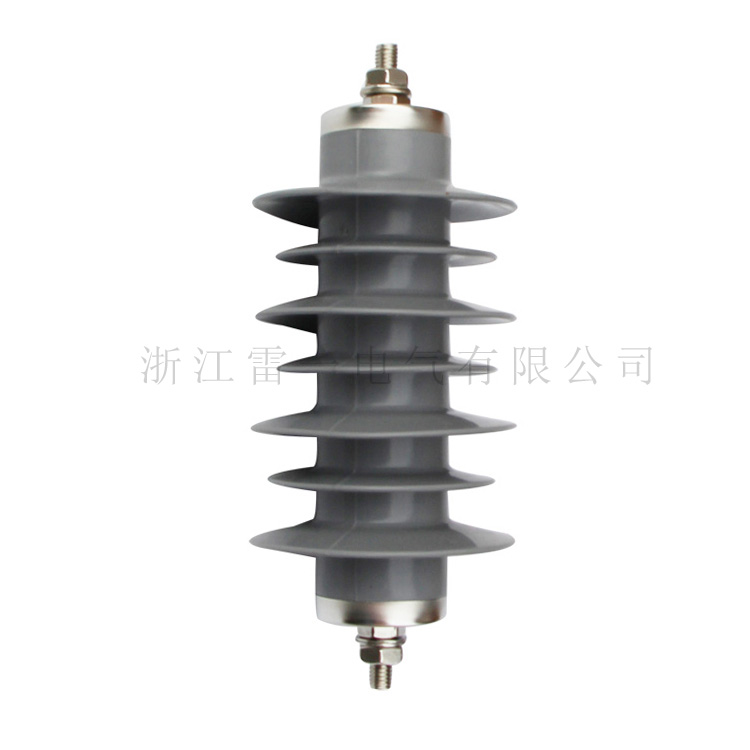

高原型10KV避雷器HY5WZ-17/45GY

2016-12-29 21:57:36

1. 10kv避雷器】概述

避雷器是一种过电压保护器,主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备(变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等)免遭大气过电压、操作过电压和工频暂态过电压等损坏,是电力系统绝缘配合的基础。

2.过电压保护器与避雷器的区别:

过电压保护器是属于电力行业一种先进的避雷器部分替代品,它的作用相当于避雷器,但又与传统的避雷器不同。

1避雷器只能是相地保护(单相保护,每组用三个),即可以相地保护也可以相间保护(三相)。

2:过电压保护器一般安装在柜体内,而传统的避雷器既可以安装在柜体内也可以安装在箱体外(箱体外部的基本上都是避雷器)。

(户外型的过电压保护器即为组合式避雷器)


3. 10kv避雷器】使用环境:

电源频率:48HZ62HZ

环境温度:-40°C+40°C

最大风速:不超过35m/s 海拔高度:不过超过2000m

地震烈度:不超过8

覆冰厚度:不大于10mm

适用于户内及户外;

长期施加在避雷器上的工频电压不超过避雷器的持续运行电压。

电源频率不低于48Hz,不高于62Hz

地震烈度7度及以下地区。


4. 10kv避雷器】产品特点:

1 体积小、重量轻、耐碰撞、运输无碰损,安装灵活,适合在开关柜内使用。

2 特殊结构,整体模压成形,无所隙、密封性良好、防潮防爆。

3 爬电距离大,憎水性好,耐污能力强,性能稳定,减少运行维护。

4 独特配方的氧化锌电阻片,泄漏电流小,老化速度慢,使用寿命长。

5 实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。


5. 10kv避雷器】使用须知

1、避雷器在安装使用前,应存放在清洁、干燥的房间,不得受到腐蚀性气体或者液体的腐蚀。

2、避雷器在投入运行前,应作预防性试验,在投入运行后,也应定期(10KV以下避雷器5年一次,35KV及以上避雷器2年一次)做如下试验并参照附表与运行前的数据进行对比。

A:测量避雷器的绝缘电阻;

B:测量避雷器的直流1mA电压;

C:测量0.75倍直流1mA下的泄漏电流


6. 10kv避雷器】型号说明:

YH |---- 复合外套金属氧化物避雷器(HY为老型号)

| Y为瓷外套金属氧化物避雷器

5 |---- 标称放电电流Ka

W |---- 结构特征 W:无间隙 C:串联间隙 R:并联间隙

S |---- 使用场所 S:配电 Z:电站 R电容器 X:线路

| T:铁道 D:电机型 O:用于油中 L:直流

5 |---- 设计序号

-17 |---- 避雷额定电压kV(有效值)

/50 |---- 标称放电电流下最大残压kV(峰值)

 |---- 附加特征W:防污 G:高原 K:抗震
